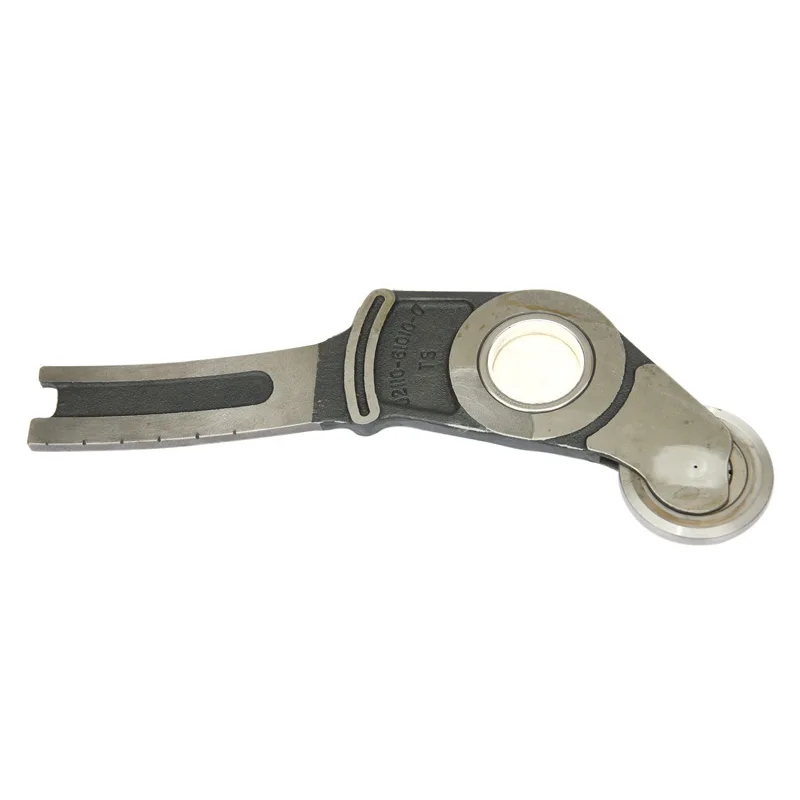

Qu'est-ce qui fait qu'un bras qui mue dure 6 à 8 ans ?

L’équipement de tissage industriel est aussi fiable que son composant le plus faible. Dans les systèmes de perte dobby et jacquard, leperdre le brassupporte un niveau de contrainte mécanique que la plupart des pièces de machines ne subissent jamais : des millions de cycles alternatifs, des charges latérales soutenues et une exposition constante à la poussière de fibres et aux résidus de lubrifiant. Dans ce contexte, obtenir 6 à 8 ans de durée de vie ininterrompue avec un seul composant n’est pas un hasard. C'est le résultat direct d'une ingénierie délibérée, d'une sélection de matériaux de qualité supérieure et d'une philosophie de production construite autour de performances industrielles à long terme.

ÀChangshu Changxin Textile Equipment Co., Ltd., notre équipe d'ingénieurs a passé des décennies à étudier exactement ce qui différencie un bras qui tombe en panne après 18 mois d'un autre qui fonctionne toujours avec précision après sept ans. Les réponses reviennent systématiquement aux cinq mêmes facteurs : composition de l’alliage, dureté de surface, précision dimensionnelle, équilibre dynamique et résistance à la fatigue sous chargement cyclique. Cet article détaille chacun de ces facteurs en profondeur, explique les spécifications de nos produits et vous donne le cadre technique pour évaluer en toute confiance tout achat de bras de perte.

Quels matériaux déterminent la durée de vie principale d’un bras de délestage ?

La sélection des matériaux est le facteur le plus décisif quant à la durée de fonctionnement d'un bras de délestage dans des conditions de production. Une pièce apparemment identique de l’extérieur peut se comporter de manière totalement différente selon l’alliage utilisé, le traitement thermique appliqué et la méthode de finition de surface choisie. Chez Changshu Changxin Textile Equipment Co., Ltd., nos protocoles d'approvisionnement en matériaux et de tests sont construits autour d'un seul objectif : produire des composants qui maintiennent la stabilité dimensionnelle et l'intégrité de la surface sur des centaines de millions de cycles.

Le bras de délestage fonctionne dans un environnement mécaniquement agressif. Chaque cycle introduit des contraintes de flexion, des charges de torsion et des forces d'impact au niveau de l'articulation pivotante. Sur une période de production standard de 16 heures, un métier à tisser ratière typique soumettra le bras de délestage à entre 800 000 et 1,2 million de cycles de charge. Multipliez cela sur une année de production de 300 jours et vous obtenez plus de 350 millions de cycles par an. Seuls les matériaux conçus pour résister à la fatigue cyclique peuvent survivre à cette charge de travail sans développer de microfissures ni de dérive dimensionnelle.

Nos bras de chute sont produits en utilisant les spécifications matérielles suivantes :

• Acier allié à haute résistance avec une teneur en carbone de 0,38 % à 0,45 %, offrant la dureté fondamentale nécessaire aux interfaces de pivot et de roulement.
• Ajouts contrôlés de manganèse et de chrome qui améliorent la trempabilité et garantissent une dureté traversante uniforme dans les sections transversales plus épaisses
• Cémentation jusqu'à une dureté de surface de HRC 58 à 62 sur toutes les faces de contact, avec une profondeur de boîtier de 0,8 mm à 1,2 mm qui résiste à l'écaillage sous les charges d'impact.
• Dureté du noyau maintenue entre 30 et 38 HRC, préservant la ténacité et la résistance aux chocs tandis que la surface résiste à l'abrasion
• Structure de base normalisée et trempée qui élimine les contraintes de coulée résiduelles avant le début de l'usinage final

Le résultat est un composant avec un extérieur dur et résistant à l'usure et un noyau solide et résistant aux fissures. Cette structure à double propriété permet à notre bras de perte d'absorber des milliers de cycles d'impact par heure sans écaillage ni fracture aux points de concentration des contraintes.

Au-delà de l’acier lui-même, la qualité des bagues en bronze ou en polymère utilisées au niveau des articulations joue un rôle majeur dans la longévité. Notre usine utilise des bagues composites autolubrifiantes aux interfaces à forte charge, réduisant considérablement la charge de maintenance et empêchant l'usure métal sur métal qui détruit les assemblages moins chers au cours des deux premières années de service.

Quelles sont les principales spécifications techniques que vous devriez évaluer ?

L'achat d'un bras de délestage basé uniquement sur le prix est l'une des décisions les plus coûteuses qu'un directeur d'usine puisse prendre. Le coût réel d'un composant est calculé sur toute sa durée de vie, y compris les temps d'arrêt imprévus, la main d'œuvre de remplacement et les défauts de qualité générés pendant la période pendant laquelle un composant usé fonctionne encore mais ne fonctionne plus correctement. Comprendre les spécifications techniques liées à une longue durée de vie permet aux équipes d'approvisionnement de prendre des décisions basées sur le coût total de possession plutôt que sur le prix unitaire.

Notre équipe d'ingénierie chez Changxin Textile publie des fiches techniques complètes pour chaque modèle de bras de perte que nous produisons. Les spécifications suivantes sont celles que nos clients identifient systématiquement comme les plus critiques lors de l’évaluation de la qualité des composants :

Précision dimensionnelle et tolérances géométriques

• Tolérance du diamètre d'alésage du pivot : classe H6 (généralement entre plus 0 et plus 19 microns pour un alésage de 25 mm)
• Tolérance de longueur totale : plus ou moins 0,05 mm sur toute l'envergure du bras
• Rectitude du corps du bras : écart maximum de 0,02 mm par 100 mm de longueur
• Parallélisme entre les faces de pivot supérieure et inférieure : à 0,015 mm près
• Perpendularité des trous de connexion des broches à la surface de référence : à moins de 0,02 mm

Performances de charge et de fatigue

• Capacité de charge statique nominale au point de pivotement : 1 800 N minimum
• Indice de fatigue dynamique : 500 millions de cycles à 1 200 N sans initiation de fissures en surface
• Résistance aux chocs : valeur de choc Charpy V-notch de 45 J/cm2 minimum à coeur
• Rigidité en flexion : la flèche sous charge nominale ne doit pas dépasser 0,03 mm à mi-portée

Qualité de surface et de revêtement

• Rugosité de surface Ra sur les interfaces pivots : 0,4 à 0,8 micron
• Rugosité de surface Ra sur faces sans contact : 1,6 à 3,2 microns
• Adhérence du revêtement : couche de phosphate 2 à 5 microns, résistance au brouillard salin minimum 72 heures

Ces chiffres ne sont pas des cibles marketing. Ils représentent des valeurs de performance mesurées vérifiées par des tests tiers effectués dans le laboratoire de qualité certifié ISO de notre usine. Chaque lot de production est soumis à une inspection par échantillonnage par rapport à ces paramètres avant que l'approbation de l'expédition ne soit accordée.

Comment le processus de fabrication affecte-t-il la durabilité à long terme ?

Deux bras de délestage fabriqués à partir d'une matière première identique peuvent fonctionner de manière très différente en service si le processus de fabrication qui les a façonnés était incohérent. Les tolérances d'usinage de précision, l'uniformité du traitement thermique, les paramètres de meulage et les protocoles d'inspection finale laissent tous des signatures permanentes dans la pièce finie. Ces signatures garantissent une longue durée de vie ou la compromettent dès le premier jour d'installation.

Notre processus de production chez Changshu Changxin Textile Equipment Co., Ltd. suit une séquence stricte conçue pour intégrer la qualité du composant à chaque étape plutôt que de tenter de l'inspecter à la fin. Les étapes clés du processus et leurs implications en matière de qualité sont décrites ci-dessous :

• Production de flans forgés :Tous les bras de délestage commencent par des pièces forgées à matrice fermée, et non par des pièces moulées ou des barres coupées. Le forgeage aligne l'écoulement des grains du métal le long de l'axe de contrainte principal du bras, améliorant ainsi la résistance à la fatigue de 30 à 40 % par rapport aux pièces de barres usinées équivalentes.
• Usinage grossier :Les flans sont usinés grossièrement pour laisser une marge de 0,5 mm à 0,8 mm sur toutes les surfaces critiques. Cette matière est retirée après traitement thermique pour éliminer toute distorsion introduite par le cycle thermique.
• Cémentation :Les pièces sont cémentées à 920 degrés C dans un four à atmosphère contrôlée, puis trempées à l'huile. Le potentiel carbone de l’atmosphère est surveillé en permanence pour maintenir la composition des cas dans les limites des spécifications. La variance du lot dans la dureté de surface est maintenue à plus ou moins 1 point HRC.
• Traitement cryogénique :Après trempe, les modèles hautes performances sélectionnés subissent un traitement cryogénique à moins 80 degrés C pour transformer l'austénite résiduelle en martensite, améliorant ainsi la stabilité dimensionnelle et la résistance à l'usure sur toute la durée de vie.
• Meulage de précision :Tous les alésages de pivot et faces de contact sont rectifiés jusqu'à la tolérance finale après traitement thermique. Les rectifieuses cylindriques CNC avec jaugeage en cours de processus maintiennent les tolérances d'alésage à plus ou moins 5 microns de manière constante tout au long du cycle de production.
• Vérification du solde dynamique :Chaque bras fini est vérifié pour la répartition des masses afin de garantir qu'il n'introduit pas de vibrations à la vitesse de fonctionnement.
• Contrôle dimensionnel à 100 % :Chaque bras de délestage quittant notre usine est mesuré par rapport à 12 dimensions critiques avant l'emballage. Les pièces hors tolérance sont mises en quarantaine et mises au rebut, non retravaillées et expédiées.

Ce niveau de contrôle du processus est ce qui différencie un bras de perte qui atteint 6 à 8 ans de service d'un bras qui développe un jeu excessif dans l'articulation pivotante après 18 mois. La dérive dimensionnelle d'un pivot usé se traduit directement par des erreurs de géométrie de la foule, une augmentation des contraintes sur le cadre des lisses et, finalement, des défauts de tissu qui génèrent des plaintes des clients bien avant que le bras ne tombe en panne mécaniquement.

Pourquoi la plupart des pertes d’armes échouent-elles avant l’heure ?

Comprendre les modes de défaillance est aussi important que comprendre ce qui fait un bon produit. Au cours de nos décennies de collaboration avec des usines textiles en Asie, en Europe et en Amérique du Sud, les schémas de défaillance prématurée des bras de délestage sont remarquablement cohérents. La plupart des défaillances appartiennent à l'une des quatre catégories suivantes : raccourcis métallurgiques, imprécision géométrique, installation incorrecte et gestion inadéquate de la lubrification. Chacun de ces modes de défaillance est évitable.

La répartition suivante identifie les causes profondes que notre équipe de service technique rencontre le plus fréquemment, ainsi que les symptômes observables qui indiquent que chaque mode de défaillance se développe :

Raccourcis métallurgiques

• Remplacement de l'acier au carbone par de l'acier allié pour réduire le coût des matériaux, ce qui entraîne une dureté totale insuffisante et une usure rapide au niveau de l'alésage du pivot.
• Profondeur de boîtier insuffisante (inférieure à 0,6 mm) qui permet à la dureté de la surface de s'user en 12 à 18 mois sous pleine charge de production
• Cycles de trempe sautés ou abrégés qui laissent des contraintes de traction résiduelles sur la surface, la rendant cassante et sujette aux microfissures sous charge d'impact
• Symptôme observable : usure accélérée des alésages visible après 6 à 12 mois, souvent accompagnée de cognements audibles lors de la formation de la foule

Imprécision géométrique

• Alésages usinés surdimensionnés ou mal ronds, créant un contact ponctuel avec l'arbre de pivotement plutôt qu'un contact circonférentiel complet, concentrant les contraintes et accélérant l'usure d'un facteur 3 à 5.
• Désalignement angulaire du corps du bras provoquant une répartition inégale de la charge sur l'interface du roulement
• Symptôme observable : usure asymétrique dans l'alésage, souvent associée à une corrosion de contact précoce au niveau de la zone de contact chargée.

Installation incorrecte

• Ajustements serrés assemblés sans différentiel de température ni équipement de presse hydraulique, générant des contraintes de traction au niveau de l'alésage qui réduisent la durée de vie effective en fatigue du composant
• Couple incorrect sur les fixations au niveau des articulations pivotantes, entraînant des micro-frettings au niveau de l'interface de serrage
• Symptôme observable : fissuration au bord de l'alésage, apparaissant généralement dans les 500 premières heures de fonctionnement

Échec de lubrification

• Viscosité du lubrifiant incorrecte pour la température et la vitesse de fonctionnement, provoquant des conditions limites de lubrification sous charge
• Intervalles de relubrification prolongés qui permettent au film lubrifiant de se briser et de permettre un contact métal sur métal
• Symptôme observable : décoloration due à la chaleur au niveau de la zone du pivot, débris d'usure dans le lubrifiant et augmentation de la température de fonctionnement mesurée au niveau du bloc pivot.

Nos conceptions de bras de délestage intègrent des fonctionnalités spécialement développées pour atténuer ces modes de défaillance. Des bagues autolubrifiantes au niveau du pivot, de généreux réservoirs de lubrifiant aux emplacements des graisseurs et des chanfreins à alésage élargi qui guident l'assemblage sans générer de contrainte de bord sont toutes des caractéristiques standard de nos composants.

Comment un bon entretien peut-il prolonger la durée de vie à 8 ans et au-delà ?

Même le bras d’excrétion de la plus haute qualité ne réalisera pas son potentiel si le régime de maintenance qui l’entoure est mal géré. À l’inverse, un programme de maintenance préventive bien exécuté peut prolonger la durée de vie bien au-delà de la référence de 6 à 8 ans, réduisant ainsi le coût total des composants et améliorant simultanément la disponibilité des métiers à tisser. Notre usine fournit à chaque client un guide de maintenance détaillé adapté à son modèle de métier à tisser et à son environnement de production spécifiques.

Les activités de maintenance qui ont le plus grand impact sur la durée de vie sont simples à mettre en œuvre et ne nécessitent aucun équipement spécialisé au-delà de ce que possède déjà tout service de maintenance bien équipé.

Calendrier de lubrification

• Vérifiez l'accessibilité des graisseurs et confirmez que tous les points de lubrification sont clairs et acceptent la graisse à chaque intervalle d'entretien de 250 heures.
• Appliquez 2 à 3 grammes de graisse complexe au lithium NLGI Grade 2 sur chaque point de pivot à intervalles de 500 heures dans des conditions de production normales.
• Réduisez l'intervalle de relubrification à 250 heures dans les environnements à haute température supérieure à 35 degrés C ou dans les environnements très poussiéreux avec des fibres en suspension dans l'air supérieures à 5 mg/m3.
• Rincer et remplacer la graisse chaque année, quel que soit son état apparent, car la graisse oxydée perd la résistance du film même lorsqu'elle semble visuellement inchangée.

Protocole d'inspection

• Vérifiez le jeu de l’alésage du pivot toutes les 1 000 heures à l’aide d’une jauge de passage/non-go. Remplacez le bras si le jeu dépasse 0,06 mm.
• Inspectez le corps du bras à la recherche de fissures de surface à l'aide d'une inspection par ressuage toutes les 2 000 heures sur des métiers à grande vitesse au-dessus de 500 tr/min.
• Vérifiez la précision de la géométrie du hangar par rapport aux données de mise en service originales toutes les 500 heures. Une dérive géométrique supérieure à 2 mm au niveau du cadre de lisse indique des composants de pivot usés
• Vérifiez le couple de fixation au niveau de toutes les connexions pivot toutes les 250 heures. Resserrez selon les spécifications si une fixation présente moins de 80 % du couple d'origine.

Contrôles environnementaux

• Maintenir la température de la salle de tissage en dessous de 35 °C pour éviter la dégradation du lubrifiant et les effets de dilatation thermique sur les jeux d'alésage.
• Entretenir régulièrement les systèmes de filtration d'air sur le métier à tisser pour minimiser la contamination par les fibres abrasives et la poussière du mécanisme de chute.
• Conservez les bras de chute de rechange dans leur emballage d'origine dans un environnement sec et à température contrôlée pour éviter la corrosion des surfaces usinées avant l'installation.

Les usines qui suivent ce calendrier de maintenance signalent systématiquement des durées de vie des bras de délestage se situant dans la partie supérieure de la fourchette de 6 à 8 ans. Plusieurs de nos clients de longue date qui exploitent des composants de Changshu Changxin Textile Equipment Co., Ltd. dans des environnements bien entretenus ont documenté des durées de vie supérieures à 9 ans sur des modèles de métiers à tisser de haute qualité. La combinaison de notre qualité de fabrication et d’un programme de maintenance discipliné est ce qui rend ces résultats réalisables.

Résumé

Un bras de délestage qui offre 6 à 8 ans de service fiable n'est pas le produit du hasard. C'est le résultat d'une approche cohérente et disciplinée en matière de science des matériaux, de précision de fabrication, de contrôle qualité et de maintenance sur le terrain. Chaque élément de notre processus de conception et de production chez Changshu Changxin Textile Equipment Co., Ltd. est orienté vers cet objectif de durée de vie, car nos clients nous mesurent non pas en fonction du coût d'achat de nos composants, mais en fonction de leur coût de possession pendant toute leur durée de vie.

Les facteurs clés qui déterminent si un bras de délestage atteint cette référence sont clairs et mesurables : sélection de l'alliage, dureté et profondeur du boîtier, précision dimensionnelle, structure des grains forgés, résistance à la fatigue et qualité du programme de maintenance entourant le composant en service. Nos produits sont conçus et fabriqués pour exceller dans chacune de ces dimensions, et notre équipe d'assistance technique est disponible pour aider votre personnel de maintenance à optimiser l'environnement d'exploitation pour une durée de vie maximale des composants.

Si votre fournisseur actuel ne peut pas fournir les certifications des matériaux, les enregistrements d'inspection dimensionnelle et les données d'essais de fatigue qui étayent les allégations de durée de vie de leurs composants, c'est un signal significatif. Nous fournissons toute cette documentation dans le cadre de chaque commande que nous expédions.
